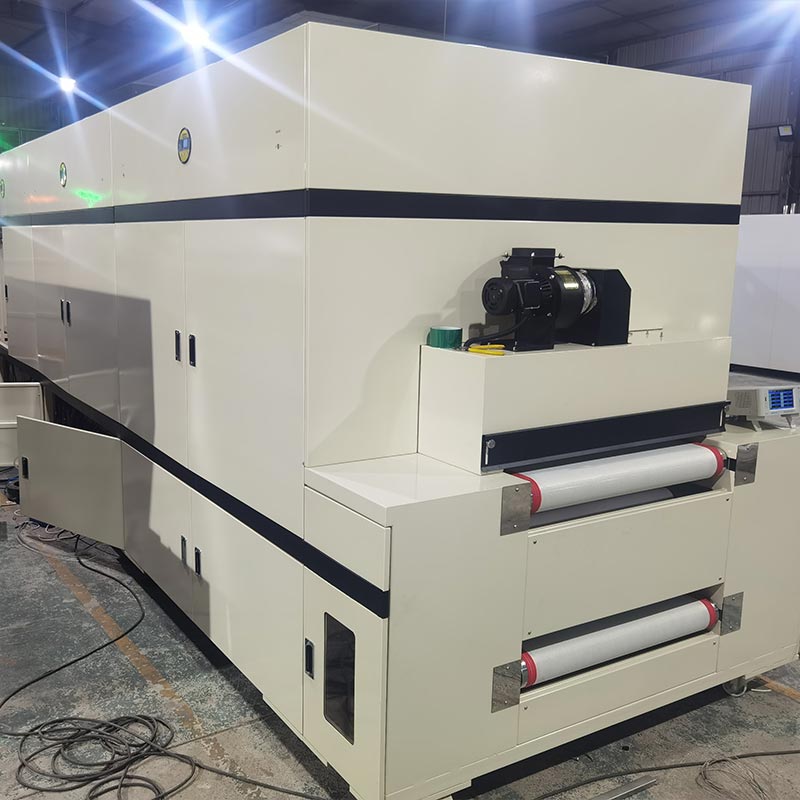

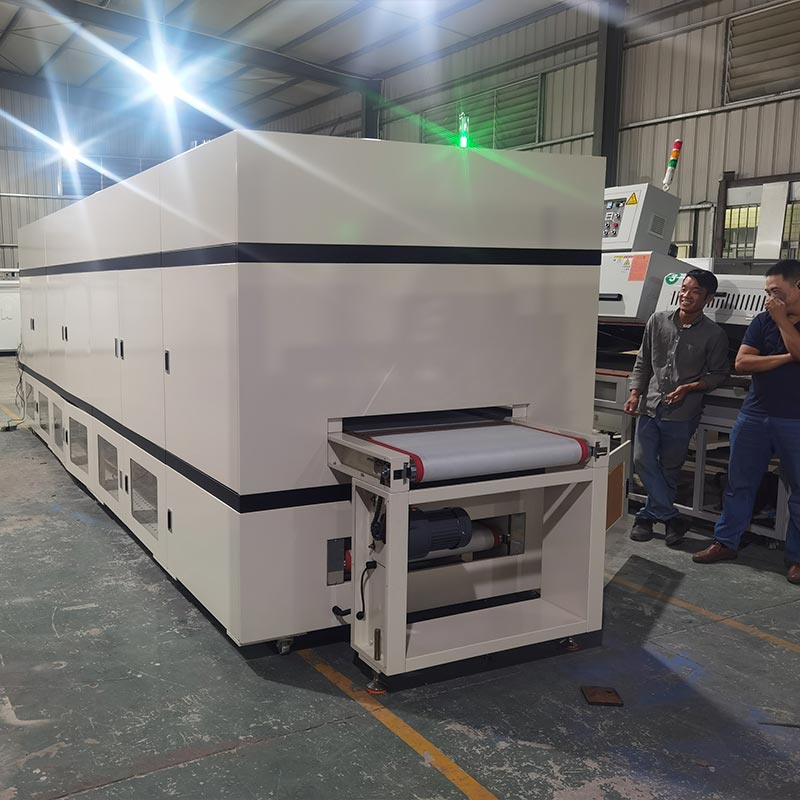

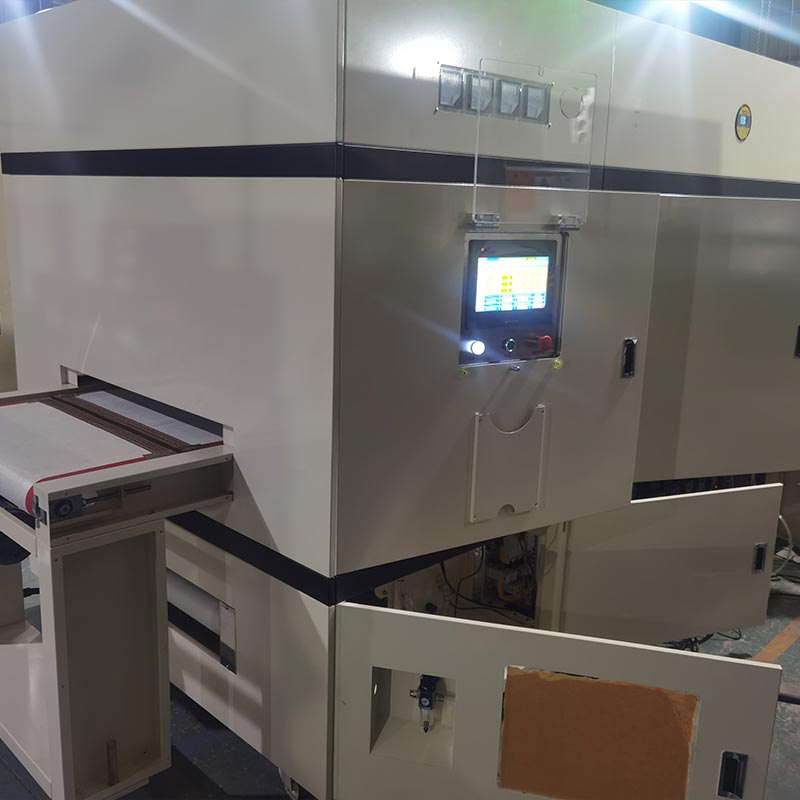

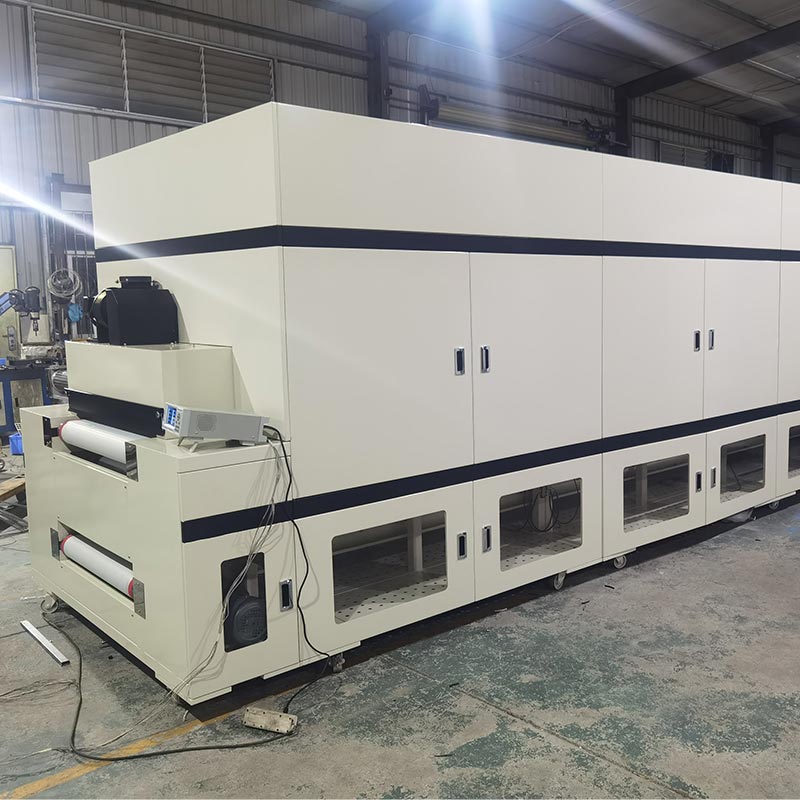

சர்க்யூட் போர்டு டன்னல் ஓவன்

சர்க்யூட் போர்டு டன்னல் அடுப்பில் சீரான வெப்ப விநியோகத்தை அடைய, வெப்பத்தை நம்புவது மட்டும் போதாது; துல்லியமான திரவ இயக்கவியல் கட்டுப்பாடும் அவசியம். ஒரு பெரிய உற்பத்தியாளர், Dingfeng ஒரு அழுத்தம் வடிவமைத்துள்ளது 700-மில்லிமீட்டர் கன்வேயர் பெல்ட் அகலத்தில் செங்குத்து மற்றும் கொந்தளிப்பு இல்லாத காற்று திரைச்சீலை அமைக்கக்கூடிய வெளியேற்ற அமைப்பு. 2.2-கிலோவாட் நீள-அச்சு மோட்டார் மற்றும் 12-இன்ச் SUS304 தூண்டுதலால் இயக்கப்படுகிறது, இது சுத்திகரிக்கப்பட்ட சூடான காற்றை உள்ளே அழுத்தும். பல அடுக்கு சர்க்யூட் போர்டுகளின் சிறிய துளைகள். நெகிழ்வான அச்சிடப்பட்ட சுற்றுகளுக்கு இது மிகவும் முக்கியமானது லைட்வெயிட் அடி மூலக்கூறை உறுதிப்படுத்தி, டெஃப்ளான் மெஷ் பெல்ட்டுடன் தொடர்பு கொள்ள அனுமதிக்கிறது. நிலையான வெப்பச்சலன அடுப்புகளில் பொதுவாகக் காணப்படும் அலைவு மற்றும் இயக்க நிகழ்வுகள்.

வேலை கொள்கை

DFHK7008 மாதிரி சர்க்யூட் போர்டு டன்னல் ஓவன் வெப்பமாக்குவதற்கு துருப்பிடிக்காத எஃகு வெப்பமூட்டும் குழாய்களைப் பயன்படுத்துகிறது. இது குறைந்த இரைச்சல் வெப்பத்துடன் இணைக்கப்பட்டுள்ளது காற்று சுழற்சி விசிறி மற்றும் கீழ் பெட்டி திரும்ப காற்று காற்றோட்டம் தொழில்நுட்பம். சூடான காற்று, பதப்படுத்தப்பட்ட பிறகு உயர் வெப்பநிலை திறமையான வடிகட்டி, தயாரிப்பின் மேற்பரப்பில் சமமாக அழுத்தப்படுகிறது. இது தானாக அடைய முடியும் வெப்பநிலை கட்டுப்பாடு, நிலையான வெப்பநிலை மற்றும் அதிக வெப்பநிலையில் தானியங்கி நிறுத்தம், பாதுகாப்பு, வசதி, சுற்றுச்சூழல் பாதுகாப்பு, மற்றும் ஆற்றல் சேமிப்பு. அடுப்பின் உட்புறம் முழுக்க முழுக்க கண்ணாடியால் ஆனது துருப்பிடிக்காத எஃகு தகடுகள். காப்பு அடுக்கு 120K சிலிக்கிக் அமிலம் அலுமினிய காப்பு பருத்தியால் நிரப்பப்பட்டுள்ளது. தி அனுப்புதல் உயர்தர டெஃப்ளான் உயர்-வெப்பநிலை எதிர்ப்பு மெஷ் பெல்ட்டைப் பயன்படுத்துகிறது, மேலும் இது ஒரு கட்டுப்படுத்தி மற்றும் பொருத்தப்பட்டுள்ளது. குறைந்த மின்னழுத்த மின் கட்டுப்பாட்டு அமைப்பால் கட்டுப்படுத்தப்படும் அதிர்வெண் மாற்றி.

கட்டமைப்பின் தரம்

சர்க்யூட் போர்டு டன்னல் ஓவனின் மின் கட்டுப்பாட்டு அமைப்பு வீட்டிலும் மற்றும் வீட்டிலும் சிறந்த பிராண்டுகளின் கூறுகளுடன் பொருத்தப்பட்டுள்ளது. வெளிநாடுகளில், Mitsubishi H5U-1614MTD-A8 PLC, MT8102iE தொடுதிரை, DTE-10T வெப்பநிலை கட்டுப்பாட்டு தொகுதி மற்றும் K-வகை WRNT-01/02 ஆய்வுகள் வெப்பமூட்டும் செயல்பாட்டின் பகுதியின் துல்லியமான வெப்பநிலை அளவீடு. மூன்று கட்டம் கட்டுப்படுத்தக்கூடிய சிலிக்கான் தொகுதி J3-SCR-75LA நிலையான சக்தி ஒழுங்குமுறைக்காக இயக்கப்படுகிறது. பரிமாற்ற அமைப்பைப் பொறுத்தவரை, இரண்டு ஷிலின் அதிர்வெண் மாற்றிகள் (220V 0.4KW மற்றும் 380V 3.7KW) தொடர்பு செயல்பாடுகள் மற்றும் ஷ்னீடர் தொடர்கள் மொத்த மின் பாதுகாப்புக்காக 3P+N-C 250A லீகேஜ் சர்க்யூட் பிரேக்கர் உள்ளிட்ட கூறுகள் பொருத்தப்பட்டுள்ளன. LC1N தொடர் பல விவரக்குறிப்புகளின் ஏசி கான்டாக்டர்கள் (1810, 1210, 4011) ஒவ்வொன்றின் திறப்பதற்கும் மூடுவதற்கும் பொறுப்பாகும் சுற்று, மற்றும் LRN12N வெப்ப ரிலே மற்றும் MY4NJ இடைநிலை ரிலே ஆகியவற்றுடன் இணைந்து மிக உயர்ந்த மூலத்திலிருந்து முனையம் வரை சாதனத்தின் செயல்பாட்டின் நிலைத்தன்மை மற்றும் பாதுகாப்பு.

முக்கிய கூறு மாதிரி

அடிக்கடி கேட்கப்படும் கேள்விகள்

Q1: பல அடுக்கு PCB பேக்கிங்கில் "பாப்கார்ன் விளைவை" இந்த அடுப்பு எவ்வாறு தடுக்கிறது?

ப: சிக்கிய ஈரப்பதம் மிக வேகமாக விரிவடையும் போது "பாப்கார்ன் விளைவு" ஏற்படுகிறது. எங்கள் சர்க்யூட் போர்டு டன்னல் ஓவன்  எஸ்சிஆர்-கட்டுப்பாட்டு லீனியர் ஹீட்டிங் ராம்ப்களைப் பயன்படுத்துகிறது. வெப்பநிலை உயர்வு விகிதத்தை துல்லியமாக கட்டுப்படுத்துவதன் மூலம், நாங்கள் அனுமதிக்கிறோம் உட்புற ஈரப்பதம் உச்சநிலை சின்டரிங் வெப்பநிலையை அடைவதற்கு முன், ப்ரீ-ப்ரெக் லேயர்களின் வழியாக பாதுகாப்பாக பரவுகிறது, இன்டர்லேமினார் பிணைப்புகள் அப்படியே இருப்பதை உறுதி செய்கிறது.

Q2: உயர்-விகித-துளைகளை உலர்த்தும் அளவுக்கு காற்றோட்டம் சக்தி வாய்ந்ததா?

ப: ஆம். எங்களின் கீழ்-வரைவு அழுத்தம் கொண்ட பிளீனம் குறிப்பாக சூடான காற்றை உயர்-விகித விகிதத்தில் செலுத்த வடிவமைக்கப்பட்டுள்ளது. தி செங்குத்து அழுத்தம், காற்றானது மேற்பரப்பைக் குறைக்காமல் துளைகளுக்குள் ஊடுருவுவதை உறுதி செய்கிறது. சாலிடரிங் அல்லது முலாம் கட்டங்களுக்கு முன் முழுமையான நீரிழப்புக்கு அவசியம்.

Q3: இந்த சுரங்கப்பாதை அடுப்பை முழு தானியங்கி SMT லைனில் ஒருங்கிணைக்க முடியுமா?

ப: முற்றிலும். மிட்சுபிஷி பிஎல்சி மற்றும் அதிர்வெண் மாற்ற மோட்டார்கள் முன்பதிவு செய்யப்பட்ட இணைப்பு புள்ளிகளுடன் வடிவமைக்கப்பட்டுள்ளன. தொழில் 4.0 இணைப்பு. கன்வேயர் வேகம் மற்றும் வெப்பநிலை தரவு உங்கள் அப்ஸ்ட்ரீமுடன் ஒத்திசைக்கப்படலாம் பிக்-அண்ட்-பிளேஸ் ரோபோக்கள் அல்லது கீழ்நிலை ஆய்வு நிலையங்கள், தடையற்ற, தானியங்கி பணிப்பாய்வுகளை உறுதி செய்யும்.
