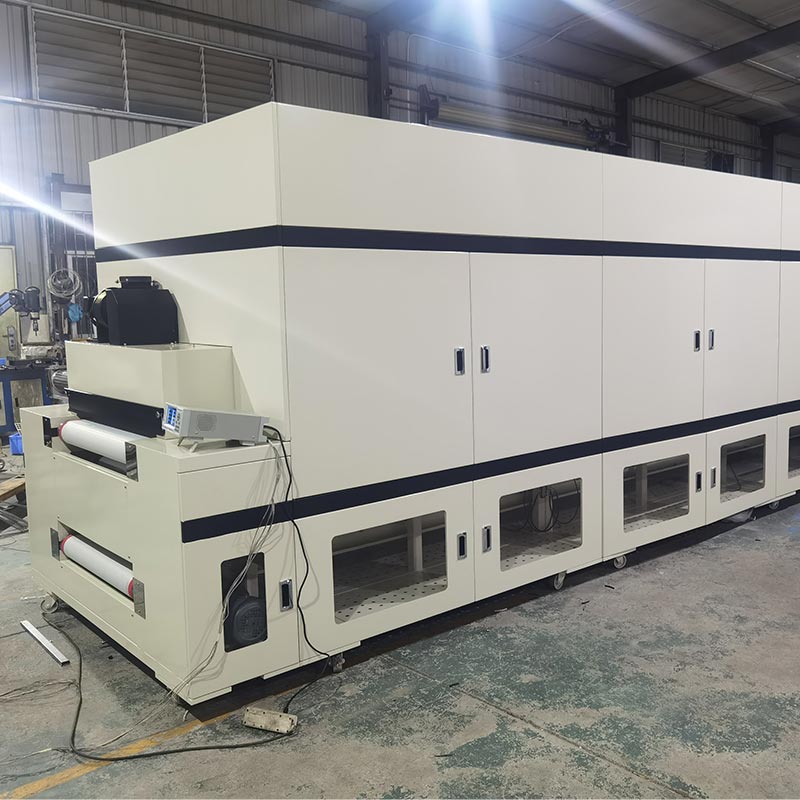

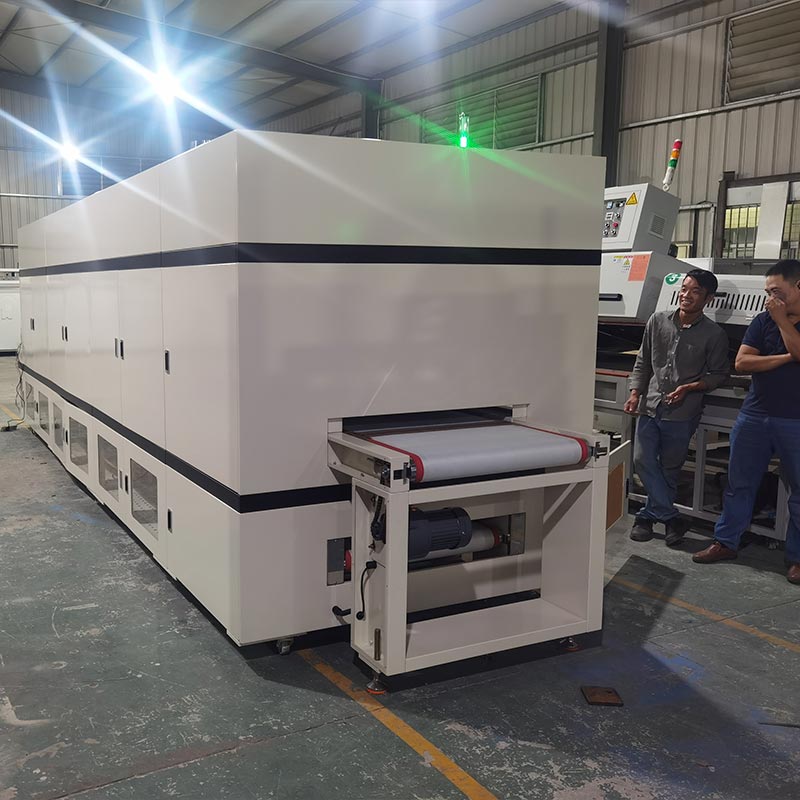

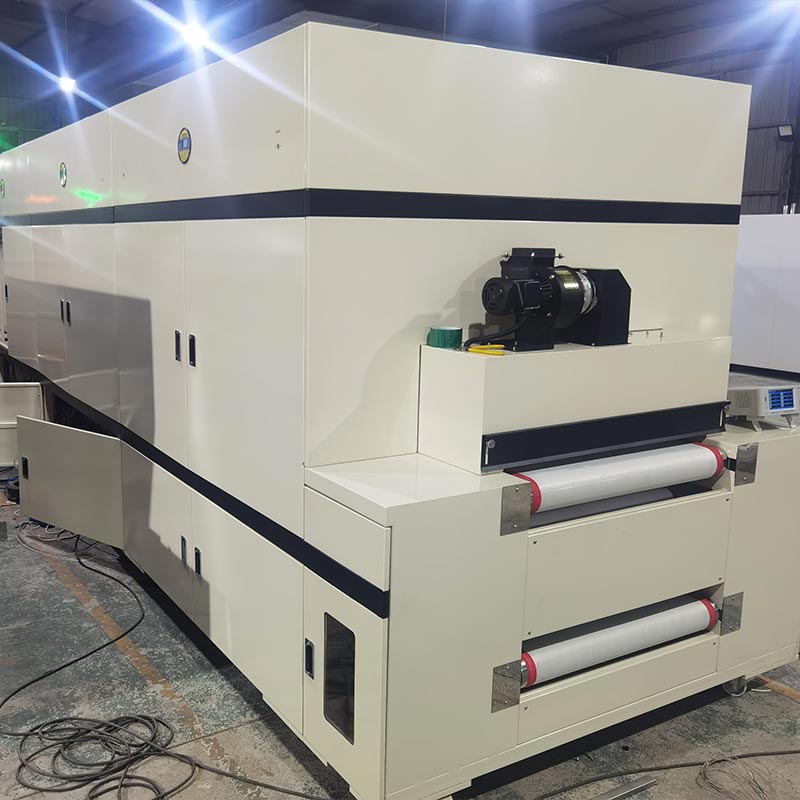

8மீ வகுப்பு 100 டன்னல் ஓவன்

சீனாவில், Dingfeng இன் 8m வகுப்பு 100 டன்னல் ஓவன் தனிப்பயனாக்கப்படலாம். இந்த பெட்டி 8 மீட்டர் நீளம் கொண்டது மற்றும் சக்தி வாய்ந்த 88-கிலோவாட் சக்தி அமைப்பு மூலம் இயக்கப்படுகிறது. இது ஒரு மட்டு வடிவமைப்பைக் கொண்டுள்ளது மற்றும் குறிப்பாக உலகத் தரம் வாய்ந்த திரை உலர்த்துதல் மற்றும் துல்லியமான கூறு பேக்கிங்கிற்காக உருவாக்கப்பட்டது. இது உயர்-வெப்பநிலை விசிறி வடிகட்டுதல் அமைப்புடன் பொருத்தப்பட்டுள்ளது மற்றும் ISO 5 காற்று தூய்மை தரநிலைகளை பூர்த்தி செய்கிறது, உங்கள் தயாரிப்புகள் எந்த மாசுபாடும் இல்லாமல் வெப்ப ஓட்டத்தை கடந்து செல்வதை உறுதி செய்கிறது. உலகெங்கிலும் உள்ள எங்கள் மதிப்புமிக்க வாடிக்கையாளர்கள், சீனாவில் உள்ள எங்கள் தொழிற்சாலையிலிருந்து இந்த தயாரிப்பை வாங்க உங்களை வரவேற்கிறோம்.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

டிங்ஃபெங் டிஎஃப்எச்கே7008 இன் 8மீ கிளாஸ் 100 டன்னல் ஓவன் ஃபேக்டரி டைரக்ட் ஒரு தனித்துவமான கீழ் உறிஞ்சும் சூடான காற்று சுழற்சியை ஏற்றுக்கொள்கிறது. தொழில்நுட்பம். மேம்பட்ட துருப்பிடிக்காத எஃகு கூறுகள் மூலம் மின் ஆற்றல் வெப்ப ஆற்றலாக மாற்றப்படுகிறது, பின்னர் 100-நிலை உயர்-செயல்திறன் காற்று வடிகட்டி மூலம் குறைந்த சத்தம் சுற்றும் மின்விசிறிகளால் அழுத்தப்படுகிறது. நாங்களும் ஒருங்கிணைத்துள்ளோம் வெற்றிட கார்பன் ஃபைபர் அகச்சிவப்பு விளக்குகள், ஆர்டி முதல் 100 டிகிரி செல்சியஸ் வரை ≤15 நிமிடங்களுக்குள் செயல்முறையை நிறைவு செய்கிறது. டெல்டா DTE-10T வெப்பநிலை தொகுதி மற்றும் SCR சக்தி ஒழுங்குமுறை வெப்பநிலை கட்டுப்பாட்டை அடைய முடியும்.

பராமரிப்பு மற்றும் பாதுகாப்பு

வெப்பநிலை மண்டலங்கள் பக்கவாட்டு கதவு வடிவமைப்பை ஏற்றுக்கொள்கின்றன, இது பராமரிப்பு மற்றும் சுத்தம் செய்வதற்கு வசதியானது. ஒவ்வொன்றும் வெப்பநிலை மண்டலம் கழிவு வாயு வெளியேற்றத்தை எளிதாக்குவதற்கு அனுசரிப்பு காற்று நுழைவாயில்களுடன் பொருத்தப்பட்டுள்ளது. இது ஒருங்கிணைக்கிறது கசிவு, கட்ட இழப்பு, அதிக சுமை, மிகக் குறைந்த வெப்பநிலை மற்றும் ஒரு பொத்தான் போன்ற விரிவான பாதுகாப்பு வழிமுறைகள் 8-மீட்டர் தொழில்துறை சுரங்கப்பாதை அடுப்பின் நிலையான செயல்பாட்டை உறுதி செய்வதற்கான அவசர நிறுத்தம்.

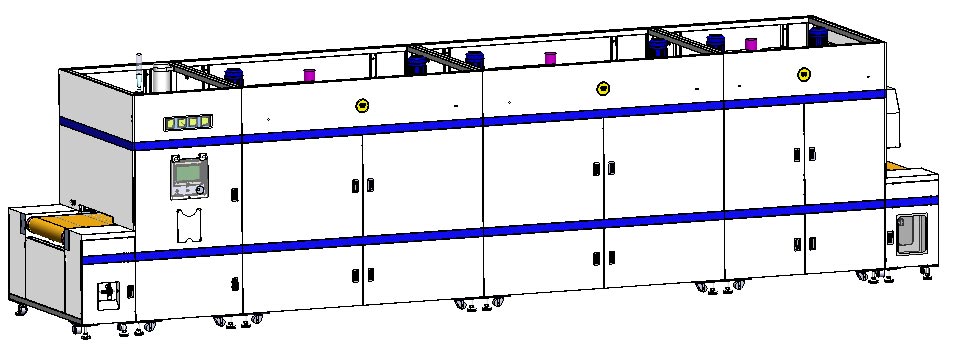

8m Class 100 Tunnel Oven

முக்கிய தொழில்நுட்ப அளவுருக்கள்

இல்லை	பொருள்	விவரக்குறிப்பு
1	மாதிரி	DFHK7008

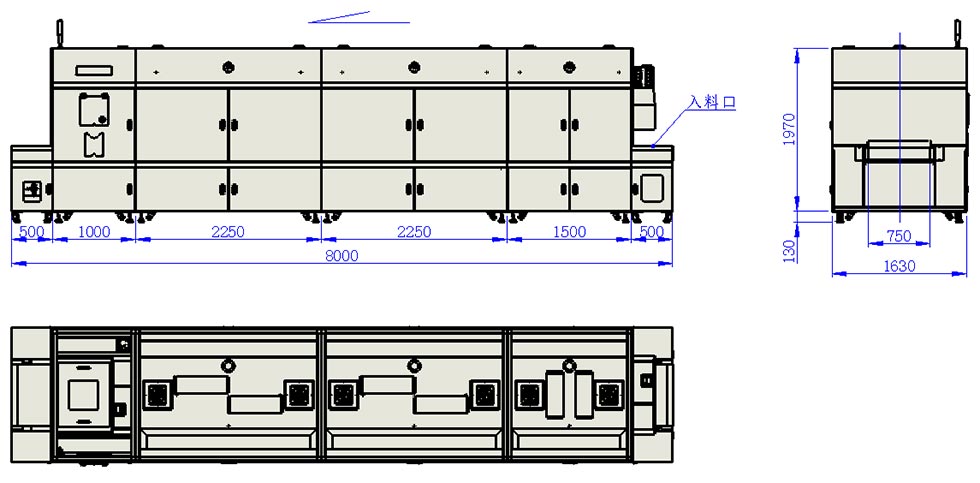

2	ஒட்டுமொத்த பரிமாணங்கள்	L8000 * W1630 * H2100mm
3	சக்தி	AC380V 88KW 50Hz
4	இன்லெட்டின் பயனுள்ள நீளம்	500மிமீ
5	மண்டலம் 1 நீளம்	1500மிமீ * 1 பிரிவு
6	மண்டலம் 2 & 3 நீளம்	2250 மிமீ * 2 பிரிவுகள்
7	குளிரூட்டும் மண்டலத்தின் நீளம்	1000மிமீ
8	கடையின் நீளம்	500மிமீ
9	பயனுள்ள கன்வேயர் அகலம்	700மிமீ
10	பயனுள்ள கன்வேயர் உயரம்	0～80mm அனுசரிப்பு
11	கன்வேயர் வேகம்	0.5～3m/min சரிசெய்யக்கூடியது
12	வேலை செய்யும் உயரம்	900 ± 30 மிமீ
13	குணப்படுத்தும் முறை	சூடான காற்று சுழற்சி
14	குணப்படுத்தும் வெப்பநிலை வரம்பு	RT180℃
15	வெப்பநிலை சீரான தன்மை	≤±3℃
16	வெப்ப விகிதம்	RT～100℃ ≤ 15நிமி
17	அடுப்பு மேற்பரப்பு வெப்பநிலை	≤சுற்றுப்புறம் +8℃
18	உற்பத்தி முறை	தொடர்ச்சியான தடையற்ற உற்பத்தி
19	வெப்பமூட்டும் உறுப்பு	துருப்பிடிக்காத எஃகு வெப்பமூட்டும் குழாய் / நடுத்தர அலை ஐஆர் விளக்கு
20	கன்வேயர் பெல்ட்	உயர் வெப்பநிலை எதிர்ப்பு டெஃப்ளான் மெஷ் பெல்ட்
21	அடுப்பு இயற்கை வெளியேற்றம்	3 விற்பனை நிலையங்கள், 4" விட்டம், ஒவ்வொன்றும் ~0.8m³/min
22	ஓவன் கழிவு வாயு வெளியேற்றம்	2 விற்பனை நிலையங்கள், 5" விட்டம், ஒவ்வொன்றும் ~9m³/min
24	குளிரூட்டும் அமைப்பு	வகுப்பு 1000 FFU லேமினார் குளிரூட்டல் + கீழே குறைந்த-இரைச்சல் மையவிலக்கு விசிறி; 23m³/min, 6" விட்டம், 1 அவுட்லெட்
25	மொத்த கழிவு வாயு ஓட்டம்	~43m³/நிமிடம்
26	அடுப்பு தூய்மை	நிலையான வகுப்பு 100, டைனமிக் வகுப்பு 1000
27	பாதுகாப்பு பாதுகாப்பு	கசிவு, அதிக சுமை, அதிக வெப்பநிலை மற்றும் அவசர நிறுத்த பாதுகாப்பு
28	தரவு கையகப்படுத்தல்	MES தரவு கையகப்படுத்தல் & தானியங்கி ஸ்கேனிங் செயல்பாடு

முக்கிய கூறு மாதிரி

இல்லை	பாகங்கள் பெயர்	விவரக்குறிப்பு / மாதிரி	பிராண்ட் & தோற்றம்
இயந்திர பாகம்
1	இயக்கி மோட்டார்	CH32-400W-120-SZ 380V கிடைமட்ட, அவுட்புட் ஷாஃப்ட் Ø32 கிடைமட்ட	உள்நாட்டு பிராண்ட்
2	டெஃப்ளான் கன்வேயர் மெஷ் பெல்ட்	வட்டம் நீளம் 16700W750mm, மில்க்கி ஒயிட், 11 மெஷ், சிலிகான் கையேடு பட்டையுடன், வழிகாட்டி கீற்று மைய தூரம் 720மிமீ	உள்நாட்டு பிராண்ட்
3	சூடான காற்று சுழற்சி மின்விசிறி	1.5KW-2P, தண்டு நீளம் 190, தண்டு விட்டம் Ø24mm, வேகம் 2800r/min	உள்நாட்டு பிராண்ட்
4	HEPA வடிகட்டி	L900W274T180mm Class100L900W424T180mm Class100	உள்நாட்டு பிராண்ட்
5	304 துருப்பிடிக்காத எஃகு வெப்பமூட்டும் குழாய்	1.2KW L-வகை 220V, 1.5KW L-வகை 220V	உள்நாட்டு பிராண்ட்
6	ஐஆர் விளக்கு	கார்பன் ஃபைபர் வெற்றிட IR குழாய், 0.8KW*L845mm	உள்நாட்டு பிராண்ட்
7	பிளேட் ஃபேன் வீல் செருகப்பட்டது	10.5 இன்ச் வகை B, ஷாஃப்ட் ஹோல் Ø24mm	உள்நாட்டு பிராண்ட்
8	வெளியேற்ற வாயு விசிறி	CY125 200W 220V, வலது 90°	உள்நாட்டு பிராண்ட்
9	மையவிலக்கு விசிறி	CY180 750W வார்ப்பிரும்பு மோட்டார், வேகம் 2850r/min	உள்நாட்டு பிராண்ட்
10	வேறுபட்ட அழுத்தம் அளவீடு	0-300Pa	உள்நாட்டு பிராண்ட்
11	டஸ்ட் ஸ்டிக்கி ரோலர்	நீளம் 690mm, OD 94, ID 76, கத்தி இல்லாத கட்டிங், நடுத்தர-உயர் பாகுத்தன்மை	உள்நாட்டு பிராண்ட்
12	சீலிங் ஸ்ட்ரிப்	KX-27(16x21)	உள்நாட்டு பிராண்ட்
கட்டுப்பாட்டு பகுதி
13	எர்த் லீக்கேஜ் சர்க்யூட் பிரேக்கர்	3P+N-C250A	சிண்ட்
14	ஏசி கான்டாக்டர்	LC1N-1810 220V	ஷ்னீடர்
15	ஏசி கான்டாக்டர்	LC1N-1210 220V	ஷ்னீடர்
16	ஏசி கான்டாக்டர்	LC1N-4011 220V	ஷ்னீடர்
17	வெப்ப ஓவர்லோட் ரிலே	LRN12N 5.5-8A	ஷ்னீடர்
18	இடைநிலை ரிலே	MY4NJ DC24V	ஓம்ரான்
19	பிஎல்சி	H5U-1614MTD-A8	புதுமை
20	தொடுதிரை	MT8102iE	வெயின்வியூ
21	வெப்பநிலை கட்டுப்பாட்டு தொகுதி	DTE-10T	டெல்டா
22	வெப்பநிலை சென்சார் (தெர்மோகப்பிள்)	WRNT-01/02 K-வகை	Hualing
23	3-கட்ட SCR தொகுதி	J3-SCR-75LA	அயோயி
24	இன்வெர்ட்டர்	220V 0.4KW, ஷிஹ்லின், தொடர்பு செயல்பாடு	ஷிஹ்லின்
25	இன்வெர்ட்டர்	380V 3.7KW, ஷிஹ்லின், தொடர்பு செயல்பாடு	ஷிஹ்லின்

எங்கள் நன்மைகள்

வாடிக்கையாளர்கள் தங்கள் உண்மையான தேவைகளின் அடிப்படையில் வரைபடங்களைத் தனிப்பயனாக்கலாம். 8 மீ வகுப்பு 100 டன்னல் ஓவன் கண்டிப்பாக இணங்குகிறது உடன் 1000-நிலை சுத்திகரிப்பு தரநிலைகள். வெப்பநிலை மண்டலங்களின் மூன்று பிரிவுகளும் சுயாதீனமாகவும் துல்லியமாகவும் உள்ளன SCR தைரிஸ்டர்களுடன் இணைந்து டெல்டா PLC ஆல் கட்டுப்படுத்தப்படுகிறது, மேலும் விரைவாக மேம்படுத்துவதற்காக தொலைதூர அகச்சிவப்பு விளக்குகளால் கூடுதலாக வழங்கப்படுகிறது. தி குணப்படுத்தும் விளைவு. அடுப்பில் அதிக வெப்பநிலை திறன் கொண்ட வடிகட்டி மற்றும் டெஃப்ளான் உயர் வெப்பநிலை மெஷ் பொருத்தப்பட்டுள்ளது. பெல்ட் உள்ளது விலகல் மற்றும் வசதியான சுய சுத்தம் ஒட்டும் தூசி உருளைகள் தடுக்க ஒரு சாதனம் பொருத்தப்பட்ட. குளிரூட்டும் பிரிவு a பயன்படுத்துகிறது ஆயிரம்-நிலை லேமினார் ஃப்ளோ ஃபேன் மற்றும் கீழே உள்ள கட்டாய வெளியேற்ற விசிறி ஆகியவை ஒன்றாக வேலை செய்ய, வெளியில் வெப்பக் காற்றை வெளியேற்றும் செய்ய சிறந்த காற்று குளிரூட்டும் விளைவை அடைய. வாடிக்கையாளர்கள் தங்கள் உண்மையான தேவைகளின் அடிப்படையில் வரைபடங்களைத் தனிப்பயனாக்கலாம்.

கட்டமைப்பு ஆதரவு

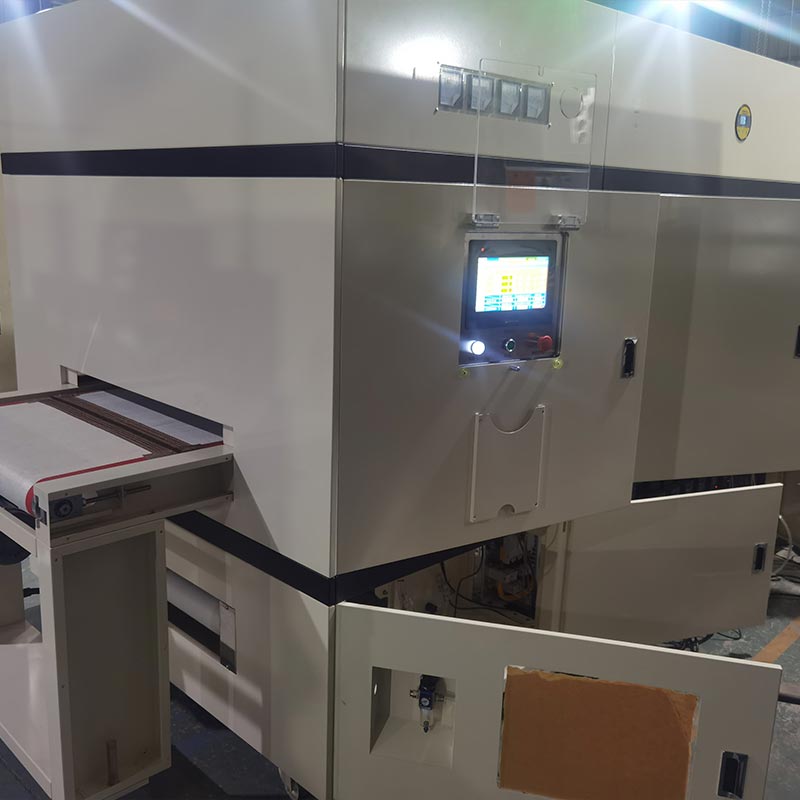

செமிகண்டக்டர் க்யூரிங் ஃபர்னஸின் கட்டுப்பாட்டு கட்டமைப்பு Inovance H5U PLC மற்றும் Weinview MT8102iE ஆல் ஆதரிக்கப்படுகிறது. தொடுதிரை, MES தரவு சேகரிப்பு மற்றும் தானியங்கி ஸ்கேனிங் செயல்பாடுகளுக்கு தொழில்துறை 4.0 இடைமுகங்களை வழங்குகிறது. தி அமைப்பு ஷ்னீடர் ஏசி கான்டாக்டர்கள் மற்றும் ஓம்ரான் ரிலேக்களால் ஆனது, இது தூசிப் புகாத உறையில் வைக்கப்பட்டுள்ளது. இந்த தேர்வு உயர்தர ஷினிங்கர் இன்வெர்ட்டருடன் இணைந்த பாகங்கள், 700 மிமீ அகலமுள்ள டெஃப்ளான் மெஷ் பெல்ட் சீராக இருப்பதை உறுதி செய்கிறது மற்றும் நிமிடத்திற்கு 0.5 முதல் 3 மீட்டர் வரை தடையற்ற வேகம், உங்கள் துல்லியமான செதில்கள் மற்றும் PCBA ஐ அதிர்வுகளிலிருந்து பாதுகாக்கிறது அல்லது இயந்திரவியல் அதிர்ச்சி.
